Série HR (HR3)

Une solution de toiture économique pour les constructions neuves ou en rénovation. Ce panneau de toit nervuré à attaches exposées s’installe plus rapidement que les systèmes de toiture métalliques assemblés sur le terrain. De plus, nos panneaux de la série HR réduisent le potentiel de condensation interstitielle tout en offrant une isolation supérieure. Cela permet à nos panneaux de la série HR de respecter les codes énergétiques actuels, contrairement aux toitures métalliques traditionnelles à haute nervure, isolées en fibre de verre et vissées. Tous les produits de toiture AWIP sont conçus pour être installés uniquement sur des supports non combustibles.

Sélection de produit

Panneau de toiture Largeur(s) Longueurs Épaisseurs Propriétés isolantes valeur « R » Informations sur la spécialité
Série HR (HR3) 40 po 8 pi à 50 pi maximum 1,5 po 12 Pente minimale du toit 1:12
2,5 po 20
4 po 32
5 po 41
6 po 49
** Valeur R testée conformément à la norme ASTM C518/C1363 à une température moyenne de 40 °F ajustée pour une vitesse de vent de 15 mph.
*Consulter AWIP pour les longueurs de panneau requises supérieures à la norme publiée. (Exception – tous les panneaux coupe-feu)
Panneau de toiture Métal Finition en métal
Extérieur Intérieur Extérieur Intérieur
Profilé Calibre standard Calibre disponible Profilé Calibre standard Calibre disponible

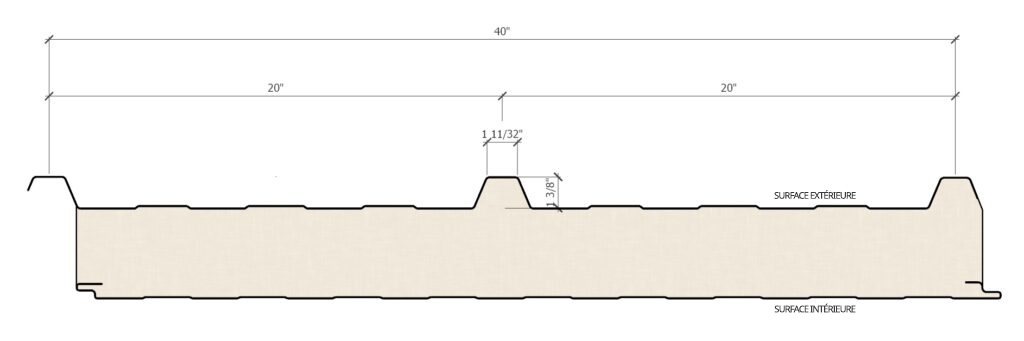

Série HR (HR3) Nervures trapazoïdales de 1-3/8 po de profondeur à 20 po c. à c. Lisse 26 G-90 Galv. 24, 22 Nervures Mesa gaufrées et légèrement planées 2 G-90 Galv. 24, 22 Norme PVDF. SMP disponible Polyester standard PVDF et SMP disponibles

Données techniques

Caractéristiques et avantages

  • Esthétique industrielle robuste et installation plus rapide réalisée avec des fixations apparentes
  • Conception étanche pour une utilisation dans les applications de rénovation ou de construction neuve
  • Le panneau composite simplifie la conception, réduit la complexité, améliore l’efficacité et réduit les coûts d’installation
  • La conception monocomposante du toit comprend l’esthétique extérieure, le pare-intempéries, l’isolant et le pare-vapeur

Données techniques

Panneau de toiture Largeur(s) Longueurs Épaisseurs Propriétés isolantes valeur « R » Informations sur la spécialité
Série HR (HR3) 40 po 8 pi à 50 pi maximum 1,5 po 12 Pente minimale du toit 1:12
2,5 po 20
4 po 32
5 po 41
6 po 49
** Valeur R testée conformément à la norme ASTM C518/C1363 à une température moyenne de 40 °F ajustée pour une vitesse de vent de 15 mph.
*Consulter AWIP pour les longueurs de panneau requises supérieures à la norme publiée. (Exception – tous les panneaux coupe-feu)
Panneau de toiture Métal Finition en métal
Extérieur Intérieur Extérieur Intérieur
Profilé Calibre standard Calibre disponible Profilé Calibre standard Calibre disponible
Série HR (HR3) Nervures trapazoïdales de 1-3/8 po de profondeur à 20 po c. à c. Lisse 26 G-90 Galv. 24, 22 Nervures Mesa gaufrées et légèrement planées 2 G-90 Galv. 24, 22 Norme PVDF. SMP disponible Polyester standard PVDF et SMP disponibles
