Série HR (HR5)

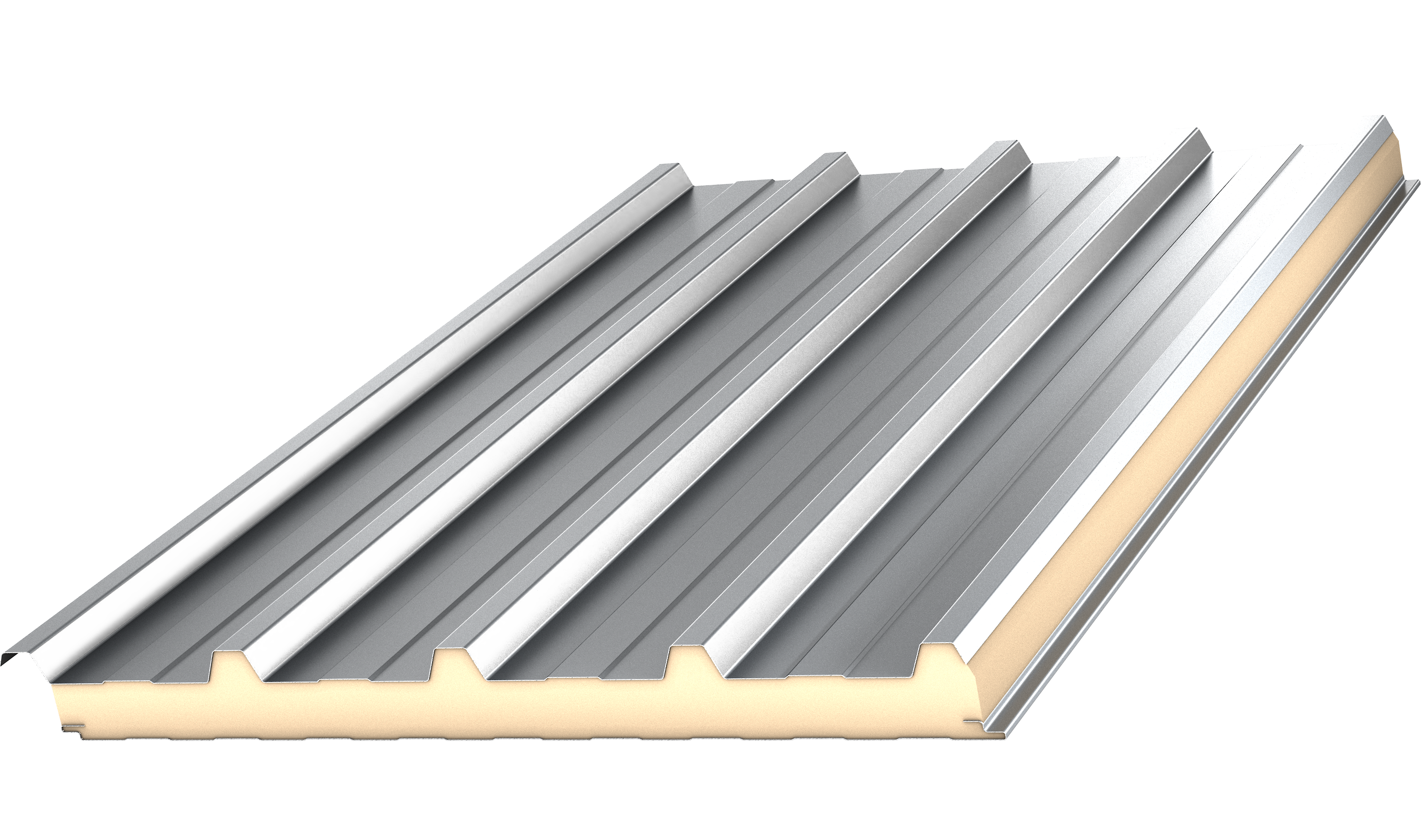

Une solution de toiture efficace et économique pour les constructions neuves ou en rénovation. Ce panneau de toiture nervuré à attaches exposées de 10 po c. à c. s’installe rapidement, ce qui réduit le temps et les coûts de construction. De plus, nos panneaux de la série HR réduisent le potentiel de condensation interstitielle tout en offrant une isolation supérieure. Cela permet à nos panneaux de la série HR de respecter les codes énergétiques actuels, contrairement aux toitures métalliques traditionnelles à haute nervure, isolées en fibre de verre et vissées. Tous les produits de toiture AWIP sont conçus pour être installés uniquement sur des supports non combustibles.

Sélection de produit

Panneau de toiture Largeur(s) Longueurs Épaisseurs Propriétés isolantes valeur « R » Informations sur la spécialité
Série HR (HR5) 40 po 8 pi à 50 pi maximum 1,5 po 12 Pente minimale du toit 1:12
2,5 po 20
4 po 32
5 po 41
6 po 49
** Valeur R testée conformément à la norme ASTM C518/C1363 à une température moyenne de 40 °F ajustée pour une vitesse de vent de 15 mph.
*Consulter AWIP pour les longueurs de panneau requises supérieures à la norme publiée. (Exception – tous les panneaux coupe-feu)
Panneau de toiture Métal Finition en métal
Extérieur Intérieur Extérieur Intérieur
Profilé Calibre standard Calibre disponible Profilé Calibre standard Calibre disponible

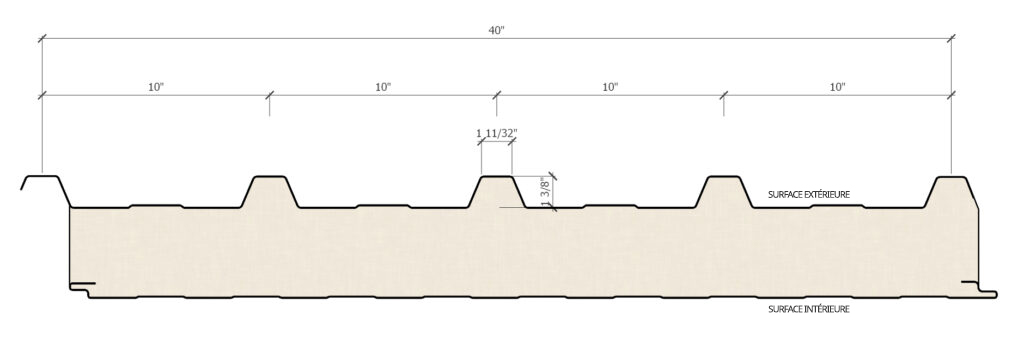

Série HR (HR5) Nervures trapazoïdales de 1-3/8 po de profondeur à 10 po c. à c. Lisse 26 G-90 Galv. 24, 22 Nervures Mesa gaufrées et légèrement planées 26 G-90 Galv. 24, 22 Norme PVDF. SMP disponible Polyester standard PVDF et SMP disponibles

Données techniques

Galerie

Caractéristiques et avantages

  • La conception d’un panneau de toiture comprend l'esthétique extérieure, la barrière contre les intempéries, l'isolation et le pare-vapeur
  • Le joint de chevauchement du panneau est auto-aligné et permet une application facile du scellant au niveau du joint du panneau
  • Des valeurs d'isolation supérieures à R-49
  • Ce panneau de 40 po de large s'installe rapidement et facilement par fixation dans les éléments de support
  • Une rondelle d'étanchéité unique en EPDM permet de placer la fixation au niveau des nervures de support et hors de l'eau de ruissellement

Données techniques

Panneau de toiture Largeur(s) Longueurs Épaisseurs Propriétés isolantes valeur « R » Informations sur la spécialité
Série HR (HR5) 40 po 8 pi à 50 pi maximum 1,5 po 12 Pente minimale du toit 1:12
2,5 po 20
4 po 32
5 po 41
6 po 49
** Valeur R testée conformément à la norme ASTM C518/C1363 à une température moyenne de 40 °F ajustée pour une vitesse de vent de 15 mph.
*Consulter AWIP pour les longueurs de panneau requises supérieures à la norme publiée. (Exception – tous les panneaux coupe-feu)
Panneau de toiture Métal Finition en métal
Extérieur Intérieur Extérieur Intérieur
Profilé Calibre standard Calibre disponible Profilé Calibre standard Calibre disponible
Série HR (HR5) Nervures trapazoïdales de 1-3/8 po de profondeur à 10 po c. à c. Lisse 26 G-90 Galv. 24, 22 Nervures Mesa gaufrées et légèrement planées 26 G-90 Galv. 24, 22 Norme PVDF. SMP disponible Polyester standard PVDF et SMP disponibles
